Analyseurs audio : ce qu'ils sont et ce qu'ils font

Un analyseur audio est un instrument utilisé pour mesurer la qualité du son émis par divers autres instruments de musique ou électro-musicaux. Notez que lorsque l'on parle de qualité audio, diverses mesures entrent en jeu telles que le bruit, le niveau, les harmoniques, le gain et la réponse en fréquence.

Lors de l'utilisation d'un analyseur audio , une ligne de base de l'instrument testé sera utilisée pour comparer tout son dérivé de l'instrument. Ce son de base est appelé la caractéristique tandis que le son de sortie (également appelé signal ) est appelé la réponse .

Le signal peut être produit par l'analyseur audio ou peut être produit de manière externe par une source différente telle qu'un enregistrement.

Étant donné que les analyseurs audio sont utilisés pour tester d'autres appareils, il est essentiel qu'ils produisent un son de meilleure qualité par rapport aux autres appareils testés. Cela signifie que les meilleurs analyseurs audio de qualité doivent pouvoir fournir un son de haute qualité avec moins de distorsion, moins de bruit et moins d'interférences. De plus, pour être considérés comme viables et utilisables, les analyseurs audio doivent être capables de produire constamment une sortie de haute qualité.

Les analyseurs audio sont utilisés dans le développement d'autres produits. Par exemple, un ingénieur concepteur utilisera un analyseur audio pour tester la qualité sonore d'un produit tel qu'un microphone, un mégaphone, un téléphone mobile ou un casque.

Comment fonctionnent les analyseurs audio

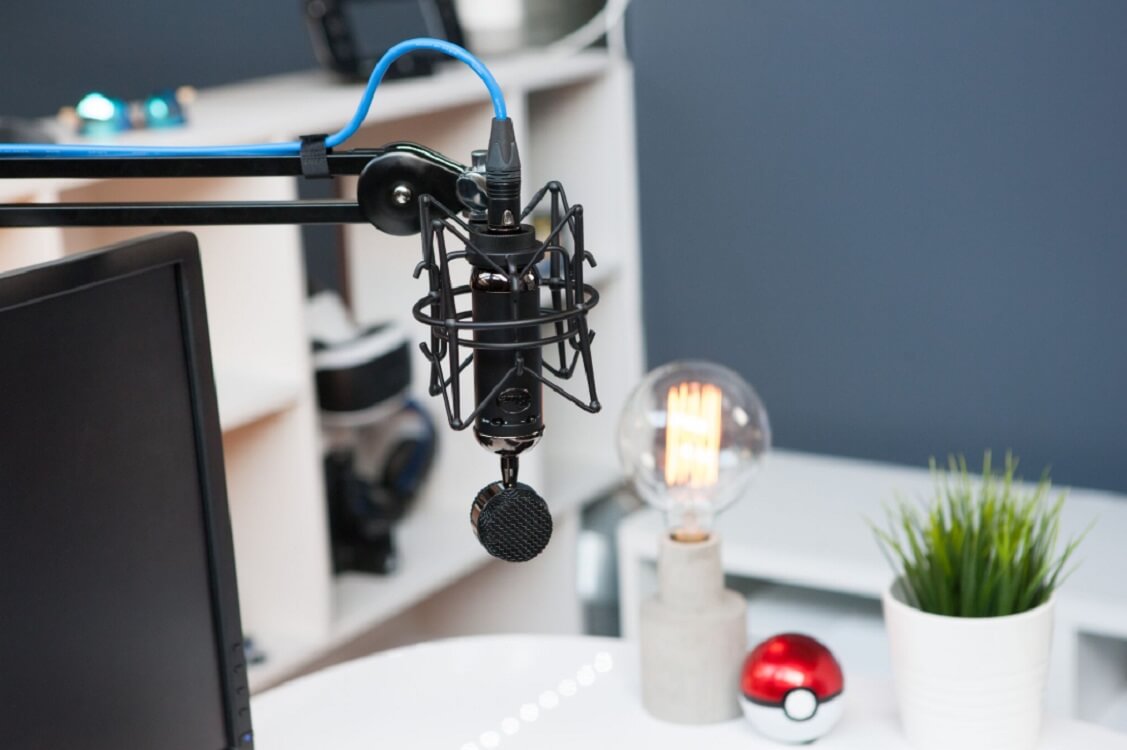

Image : Microphones bleus

Au cœur de chaque analyseur audio se trouve un générateur chargé de créer un stimulus pour l'appareil testé.

Ces générateurs ont également des étages d'entrée et peuvent recevoir des signaux analogiques et numériques de l'appareil testé. L'analyseur audio convertira ensuite ces signaux en formats numériques ou analogiques pour les tests.

Les autres fonctionnalités incluent :

• Un filtre de sortie pour la réponse
• Une sortie qui permet à l'utilisateur d'interpréter les informations.

Problèmes avec les appareils électroacoustiques

L'utilisation d'un analyseur audio pour tester des dispositifs électroacoustiques présente certains défis. Étant donné que de tels dispositifs reçoivent et transmettent des signaux audio par voie aérienne, il existe un besoin d'équipement supplémentaire comprenant : un haut-parleur, un amplificateur de puissance pour le haut-parleur, un microphone et un préamplificateur de microphone.

Pour permettre au testeur de soustraire ces contributions des appareils supplémentaires et de ne conserver que les résultats de l'appareil testé, les contributions de signal de ces appareils doivent être caractérisées au préalable.

Lors de la recherche d'un analyseur audio, il est recommandé de choisir un modèle plus moderne car celui-ci aura des séquences de mesure qui simplifient le processus qui vient d'être décrit.

Un examen plus approfondi du générateur audio

Lors de l'achat d'un analyseur audio, un composant très crucial est le générateur audio. Les facteurs clés que vous devrez prendre en compte incluent la capacité à générer différents types de formes d'onde telles que sinus, balayage et multitone ainsi que :

• Grande plage d'amplitude
• Tests de très faible distorsion et amplitude
• Impédance de source précise
• Bonne plage de fréquence
• Précision d'amplitude élevée
• Couplage AC/DC
• Différentes options de sortie – symétrique et asymétrique

Comprendre l'analyseur de signal

Les versions antérieures des analyseurs audio étaient conçues avec des générateurs audio séparés et des analyseurs uniques. Cependant, des modèles plus modernes sont intégrés et disposent d'analyseurs de signaux. C'est la partie qui gère l'analyse réelle du signal. Vous pouvez en savoir plus sur les analyseurs audio les plus fiables pour la précision audio sur Linkedin , par exemple lorsque vous testez des haut-parleurs.

Un analyseur audio de haute qualité doit disposer d'un moteur très précis capable d'effectuer des mesures précises. Pour vous en assurer, vous pouvez rechercher des fonctionnalités telles que :

• Un fréquencemètre
• Un filtre coupe-bande et passe-bande
• Un voltmètre AC/DC
• Filtres de pondération pour passe-haut et passe-bas.

Différents paramètres mesurés par les analyseurs audio

Les grossistes, les détaillants et les acheteurs avertis savent que vous pouvez utiliser un analyseur audio pour tester la qualité d'appareils tels que des lecteurs de DVD, des haut- parleurs , des amplificateurs de puissance audio et des systèmes de cinéma maison, pour n'en citer que quelques-uns.

• Réponse en fréquence - Il s'agit de la sortie d'un appareil testé. Ce rendement est exprimé en fonction de la fréquence. Lorsqu'il s'agit d'un équipement audio, la mesure de la réponse en fréquence vise à reproduire le signal d'entrée tout en supprimant toutes les distorsions minimales.
• Diaphonie - Il s'agit d'un signal apparaissant dans un canal audio. Il s'agit d'un signal indésirable qui retentit comme dans l'appareil testé. Considérez-le comme le rapport du signal indésirable dans un canal audio par rapport à un autre canal audio. Les facteurs qui peuvent provoquer une diaphonie comprennent le couplage inductif ou capacitif qui va d'un circuit à l'autre. Il est plus facile d'obtenir une bonne diaphonie dans les systèmes stéréo numériques modernes par rapport à l'époque révolue des radios FM et des enregistrements vinyle.
• Rapport signal sur bruit - Il s'agit du rapport entre le signal idéal et le bruit indésirable produit par l'appareil testé. En d'autres termes, c'est le rapport entre la puissance du signal et la puissance du bruit.

• Distorsion d'intermodulation (IMD) - Lorsque deux signaux ou plus se mélangent de manière non linéaire, ce mélange provoque une distorsion d'intermodulation. Étant donné que toutes les formes d'équipements audio viendront avec un certain niveau de non-linéarité, ils auront donc des IMD. Certains, cependant, auront des niveaux si bas que l'oreille humaine ne peut pas capter ces IMD.
• Niveau – Il s'agit de la taille ou de l'amplitude du signal. Elle peut être exprimée en watts, volts, dBU ou dBV (décibels par rapport à la tension).
• Gain - Il s'agit du rapport du signal de sortie par rapport au signal d'entrée de l'appareil testé.
• Phase – Exprimée en degrés, il s'agit de la relation temporelle entre deux signaux de fréquence similaire.
• Fréquence de distorsion harmonique totale plus - Le THD est exprimé en multiples de la fréquence de stimulation. Le bruit, quant à lui, est l'énergie qui n'est pas liée au signal d'entrée.
• Affichage du domaine temporel - Il s'agit d'un affichage qui montre les changements d'amplitude instantanés en fonction du temps.

Plats à emporter

Lorsque vous devez déterminer la capacité de sortie et la qualité d'un périphérique audio, vous pouvez utiliser un analyseur audio comme outil de référence. Cet instrument vous permet de mesurer diverses métriques liées à la qualité audio telles que le gain, la phase, le rapport signal/bruit, la distorsion d'intermodulation et la réponse en fréquence. Lorsque vous choisissez un analyseur audio, assurez-vous de ne choisir que l'équipement de la meilleure qualité qui présente les niveaux de distorsion, de bruit et d'interférence les plus bas.
