Cara Menyambungkan Kabel Ethernet
Diterbitkan: 2023-09-06Kabel Ethernet tetap menjadi bentuk jaringan komputer tercepat dan paling andal. Kabel memang murah, tetapi seringkali Anda memerlukan panjang kabel yang berbeda dari yang tersedia di pasaran.
Dengan “menyambung” kabel Ethernet, Anda dapat memberikan panjang khusus, menggabungkan dua kabel, dan bahkan memperbaiki kerusakan pada kabel atau konektor di kedua ujungnya.
Memahami Dasar-Dasar Kabel Ethernet
Pertama, mari kita kenali nomenklaturnya. Kabel jaringan Ethernet (terkadang disebut hanya “kabel jaringan”) tersedia dalam beberapa jenis. Jenis yang paling umum untuk digunakan di rumah di Amazon atau di toko teknologi mana pun adalah Cat5, Cat5e, Cat6, dan Cat6a. Mereka mewakili berbagai iterasi teknologi kabel yang meningkatkan kecepatan dan keandalan transfer data.
Bagian 'Kucing' adalah singkatan dari 'Kategori'. Cat5e adalah versi yang disempurnakan dari kabel Cat5 dasar. Cat 5e dan Cat6 memberikan kecepatan gigabit, dan Cat6a dapat menawarkan kecepatan 10 gigabit pada jarak yang lebih pendek. Cat6a dapat mendukung 10 Gbps hingga 100 meter, sedangkan Cat6 hanya mampu mendukung hingga 55 meter. Jenis kabel yang Anda gunakan akan menentukan kecepatan transfer data dan memengaruhi koneksi internet serta kinerja koneksi jaringan lokal Anda.
Anda akan menemukan seikat konduktor kecil berpasangan terpilin di jantung kabel Ethernet. Konduktor ini adalah kabel berkode warna yang memungkinkan pemindahan data dari satu ujung kabel ke ujung lainnya.
Setiap ujung kabel Ethernet biasanya memiliki konektor RJ45. Steker ini, yang terlihat seperti soket telepon yang lebih besar, adalah bagian yang terhubung secara fisik ke perangkat Anda, seperti router atau komputer. Colokan yang Anda temukan di saluran telepon adalah RJ11.
Alat Perdagangan
Untuk menyambung kabel Ethernet, Anda memerlukan beberapa alat penting:
- Pemotong kawat
- Alat pengeriting
- Konektor RJ45
- Kabel Ethernet (yang ingin Anda sambungkan)
- Penari telanjang kabel
Untuk menguji koneksi, Anda harus mendapatkan penguji kabel jaringan. Perangkat kecil ini akan memberi tahu Anda apakah sambungan pada kabel yang baru Anda sambungkan berfungsi dengan benar. Anda dapat melanjutkan tanpa penguji kabel, tetapi ini berarti Anda hanya akan mengetahui apakah kabel Anda telah disambung dengan benar saat Anda menyambungkannya.

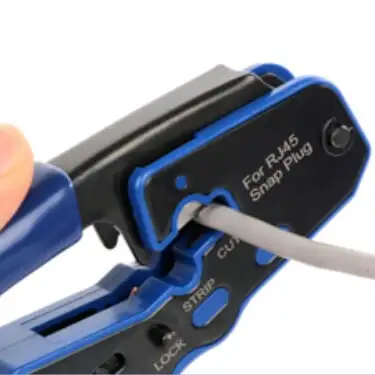

Anda bisa mendapatkan semua yang Anda butuhkan dengan membeli kit alat crimping, termasuk pemotong kawat. Selain itu, banyak alat crimping yang memiliki pengupas kawat terintegrasi sehingga Anda tidak perlu membayar secara terpisah.
Panduan Langkah demi Langkah: Cara Menyambungkan Kabel Ethernet
Menyambung kabel bisa menjadi pekerjaan yang rumit, namun akan mudah jika Anda sabar dan hati-hati. Berikut adalah langkah-langkah umum yang harus diikuti.
Langkah 1: Siapkan Kabel Anda
Pertama, gunakan pemotong kawat Anda untuk memotong ujung kabel Ethernet yang rusak. Anda ingin kabel yang bersih dan tidak rusak untuk digunakan.
Gunakan pengupas kabel Anda untuk dengan hati-hati melepaskan sekitar 2 inci selubung luar di setiap ujung kabel, sehingga terlihat konduktor pasangan terpilin berkode warna di dalamnya.
Langkah 2: Lepaskan Konduktor Twisted Pair
Lepaskan gulungan konduktor pasangan terpilin berkode warna dengan hati-hati.
Biasanya Anda akan menemukan delapan kabel dalam empat pasang. Sejajarkan sesuai dengan kode warna kabel Ethernet.
Kode warna standar untuk kabel T568A adalah:
⦁ Pin 1: Putih/Hijau
⦁ Pin 2: Hijau
⦁ Pin 3: Putih/Oranye
⦁ Pin 4: Biru
⦁ Pin 5: Putih/Biru
⦁ Pin 6: Oranye
⦁ Pin 7: Putih/Coklat
⦁ Pin 8: Coklat
Kode warna standar untuk kabel T568B adalah:
⦁ Pin 1: Putih/Oranye
⦁ Pin 2: Oranye
⦁ Pin 3: Putih/Hijau
⦁ Pin 4: Biru
⦁ Pin 5: Putih/Biru
⦁ Pin 6: Hijau
⦁ Pin 7: Putih/Coklat
⦁ Pin 8: Coklat
Skema yang paling umum adalah T568B, tetapi Anda dapat menggunakan keduanya jika Anda menggunakannya secara konsisten. Kabel yang Anda sambungkan mungkin menggunakan T568B, skema pengkabelan pilihan untuk instalasi jaringan baru di AS.
Banyak alat crimping yang memiliki panduan pengkabelan yang tercetak di badan alat, jadi Anda tidak perlu menghafalnya.

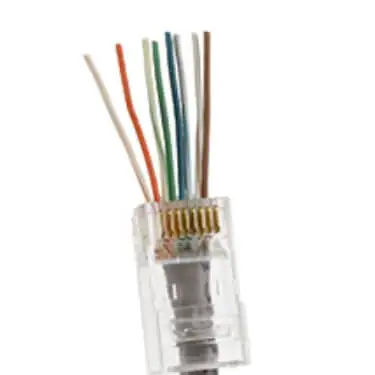

Langkah 3: Pasang Konektor RJ45
Langkah selanjutnya melibatkan pemasangan konektor RJ45 baru ke setiap ujung kabel. Gunakan alat crimping Anda untuk mengamankan konektor ke kabel.
Pastikan kabel berkode warna telah terpasang dengan benar di dalam konektor sebelum melakukan crimping. Ini penting untuk menjaga koneksi internet yang solid.
Ini hanyalah gambaran umum prosesnya, Anda harus mengikuti instruksi alat crimping khusus Anda. Beberapa bahkan mungkin dilengkapi dengan tautan ke video lengkap yang menunjukkan cara menggunakannya. Kami sangat menyarankan menonton video semacam itu jika disediakan.
Langkah 4: Uji Koneksi Anda
Setelah konektor RJ45 terpasang, gunakan penguji kabel jaringan Anda untuk memastikan koneksi yang benar. Setiap lampu pada penguji berhubungan dengan kabel di kabel Ethernet. Jika semua lampu menyala, selamat! Anda telah berhasil menyambung kabel Ethernet Anda.
Jika Anda tidak memiliki penguji kabel, sambungkan kabel ke sepasang perangkat jaringan. Pilihan terbaik adalah menghubungkan perangkat klien (yaitu laptop) ke router. Kabel dapat digunakan jika koneksi berfungsi dan Anda dapat memasangnya.
Teknik Penyambungan Tingkat Lanjut
Metode di atas adalah cara paling sederhana untuk menyambung kabel Ethernet, cocok untuk sambungan yang lebih pendek dan tidak kritis. Namun, teknik yang lebih canggih diperlukan saat Anda perlu menyambungkan dua kabel dalam jarak yang lebih jauh atau saat bekerja dengan jenis kabel yang lebih khusus, seperti koaksial atau serat optik.
Panel Patch: Pengorganisasian dan Pemeriksaan Masa Depan

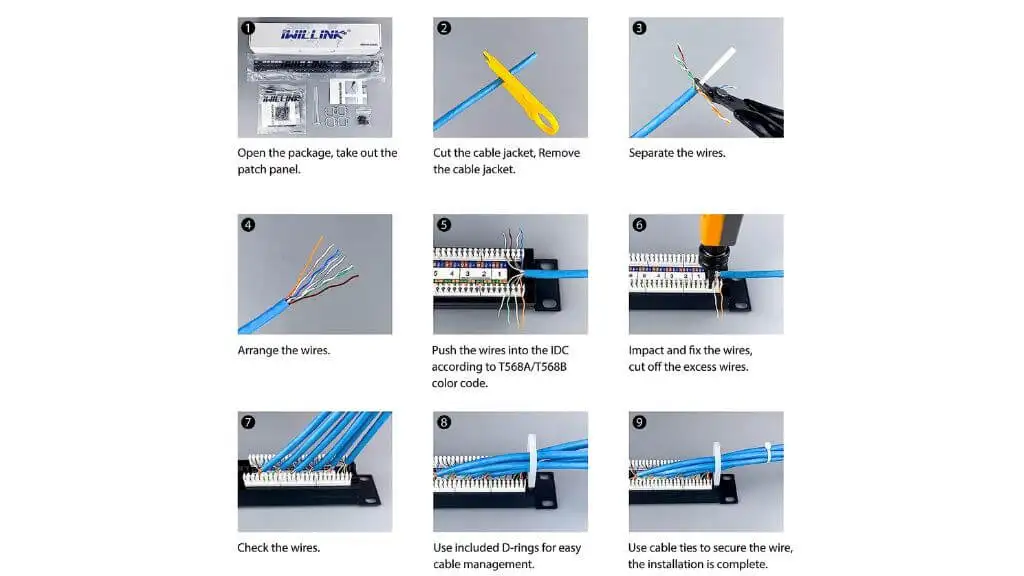

Panel patch adalah metode lanjutan lainnya yang digunakan ketika beberapa kabel Ethernet perlu disatukan. Ini biasanya dapat ditemukan di pengaturan kantor atau jaringan rumah tingkat lanjut. Panel patch dirancang dengan beberapa port untuk mengakomodasi beberapa kabel patch.
Prosesnya di sini melibatkan penghentian ujung kabel Ethernet Anda ke bagian belakang panel patch. Sisi depan, pada gilirannya, digunakan untuk menambal data ke tempat tujuan menggunakan kabel patch. Hal hebat tentang panel patch adalah panel ini memudahkan pengelolaan pengaturan kabel yang rumit dan mudah beradaptasi untuk perubahan atau penambahan di masa mendatang.
Panel patch mengingatkan pada kotak sambungan switchboard telepon lama, di mana operator secara fisik menyambungkan saluran menggunakan kabel patch pendek.
Menggunakan Jack dan Coupler Keystone
Jack keystone adalah paket snap-in yang menampung konektor RJ45. Jack ini dapat dipasang ke pelat dinding atau panel tempel, sehingga menghasilkan sambungan permanen dan aman.

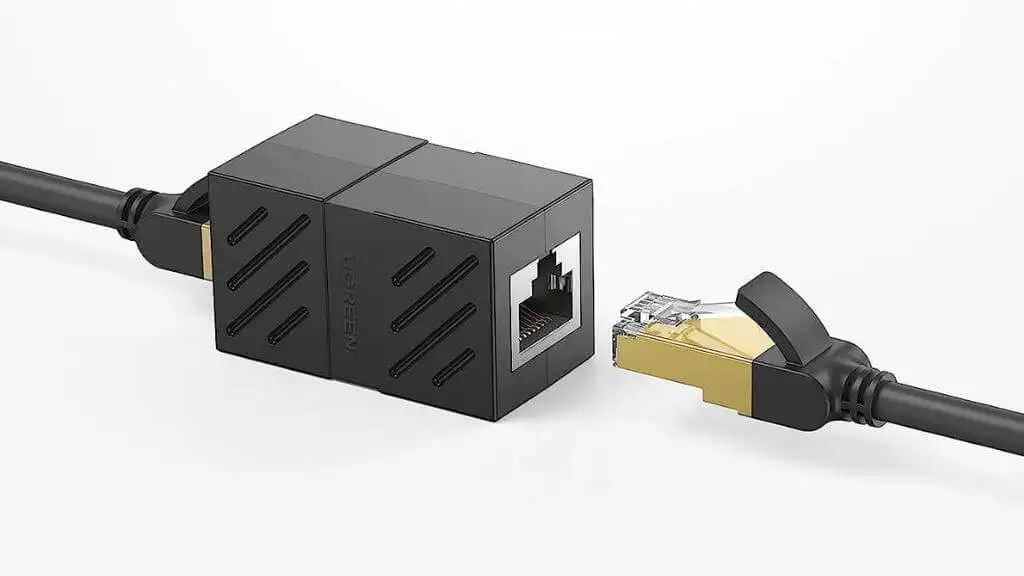

Skrup, di sisi lain, digunakan untuk menghubungkan dua kabel Ethernet secara langsung. Mereka datang dengan port RJ45 perempuan di kedua ujungnya. Meskipun coupler mungkin bukan solusi terbaik untuk jaringan berkinerja tinggi karena potensi kehilangan sinyal, coupler berguna untuk perbaikan cepat atau memperluas jangkauan kabel yang ada dalam aplikasi yang tidak kritis. Misalnya, jika Anda ingin menyambungkan smart TV atau NAS di rumah, Anda boleh saja menggunakan sambungan yang sedikit lebih lambat.
Penyambungan Langsung Kabel Ethernet Tanpa Coupler
Meskipun coupler menyediakan cara mudah untuk menyambungkan dua kabel Ethernet, Anda juga dapat menyambungkannya secara langsung tanpa coupler. Namun, penyambungan langsung membutuhkan lebih banyak perhatian terhadap detail dan ketangkasan. Anda memerlukan tangan yang kuat, keterampilan dasar menyolder, dan besi solder!
Langkah-langkahnya pada dasarnya sama dengan penyambungan dasar, tetapi semuanya berbeda setelah Anda melepaskan dan melepas kedelapan kabel di kedua ujung yang ingin Anda sambungkan.
Setelah kabel dilepas dan disejajarkan, putar kabel dengan kode warna yang sesuai dari setiap kabel. Pastikan setiap kawat dari satu kabel terpilin erat dengan pasangannya dari kabel lainnya. Ini memastikan koneksi aman dan transmisi data akurat.
Setelah memilin kabel menjadi satu, oleskan sedikit solder ke setiap sambungan. Penyolderan memperkuat sambungan dan memberikan konduktivitas yang lebih baik, memastikan hilangnya sinyal minimal. Pastikan untuk menggunakan besi solder dengan ukuran yang sesuai dan hindari penyolderan berlebihan, yang dapat menyebabkan korsleting.
Setelah Anda menyolder semua sambungan, sekarang saatnya untuk mengisolasinya. Bungkus setiap sambungan satu per satu dengan pita listrik untuk mencegah korsleting. Setelah membungkus setiap sambungan, Anda dapat menggabungkan seluruh kelompok untuk membentuk satu kabel. Pita listrik bukanlah solusi permanen, jadi Anda mungkin ingin berinvestasi pada insulasi panas menyusut.

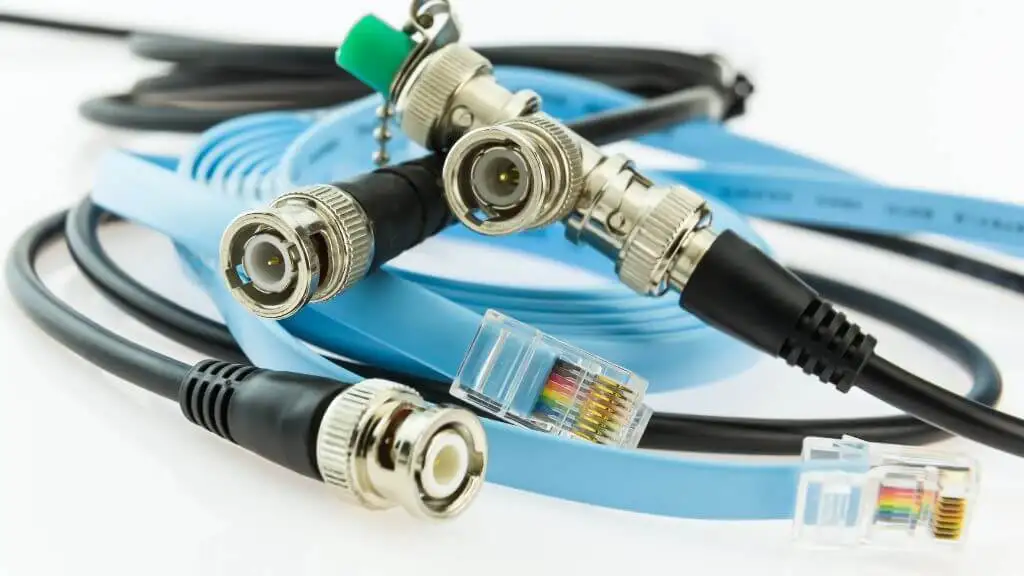

Berurusan dengan Kabel Coaxial dan Fiber Optic
Jaringan Ethernet tingkat lanjut terkadang melibatkan kabel koaksial atau serat optik. Jenis kabel ini membawa data dengan cara yang berbeda dibandingkan kabel UTP (Unshielded Twisted Pair) standar seperti kabel Cat5e atau Cat6, sehingga memerlukan teknik penyambungan lainnya.
Penyambungan kabel koaksial melibatkan penggunaan pengupas kabel yang dirancang khusus untuk mengekspos konduktor bagian dalam. Anda kemudian akan memasang konektor koaksial baru. Coupler koaksial kemudian dapat digunakan untuk menggabungkan kedua kabel.
Sedangkan untuk kabel serat optik, semuanya berbeda. Kabel ini membawa data dalam bentuk pulsa cahaya, dan penyambungannya melibatkan proses yang disebut penyambungan fusi. Proses ini menggunakan panas untuk melebur atau 'mengelas' dua kabel serat optik. Ini adalah proses yang rumit dan tepat yang memastikan hilangnya sinyal minimal dan biasanya sebaiknya diserahkan kepada profesional atau mereka yang telah menerima pelatihan yang sesuai. Sangat kecil kemungkinannya Anda memiliki kabel serat optik di dalam rumah Anda. Namun, ini adalah medan bisnis kelas atas.
Power Over Ethernet (PoE) dan Adaptor
Terkadang, Anda dapat mengirimkan data dan daya melalui kabel Ethernet Anda.
Ini dikenal sebagai Power Over Ethernet (PoE) . Ini biasanya digunakan untuk perangkat seperti kamera IP atau titik akses WiFi di tempat di mana sumber listrik terpisah tidak tersedia karena tidak ada kabel listrik yang sesuai.
Saat menyambungkan kabel PoE, penting untuk memastikan pin daya DC tersambung dengan benar, karena pin tersebut akan mengalirkan daya ke perangkat Anda. Adaptor PoE khusus tersedia untuk menyederhanakan proses ini. Lihat panduan pinout PoE ini untuk detail selengkapnya.
Anda dapat dengan cepat menghancurkan peralatan jaringan dengan secara tidak sengaja mengirimkan daya ke tempat yang tidak semestinya, jadi jika Anda ragu, lebih baik membayar seorang profesional untuk membuatkan kabel PoE dengan panjang khusus untuk Anda.
Membungkus
Mempelajari cara menyambung kabel Ethernet adalah keterampilan praktis yang harus dimiliki, meskipun kebanyakan orang hanya perlu melakukannya beberapa kali dalam hidup mereka. Kecuali Anda akan melakukan banyak penyambungan, akan lebih murah jika Anda membayar kabel baru dengan panjang khusus. Alat crimping dan penguji jaringan mahal untuk membenarkan proyek DIY yang hanya dilakukan satu kali.
Jika Anda memutuskan untuk mencobanya sendiri, ingatlah untuk tetap aman, hormati kode warna, dan pastikan konduktor Anda dikerutkan dengan benar, dan Anda akan memiliki koneksi Ethernet yang solid dan berfungsi dalam waktu singkat. Namun, Anda mungkin ingin mempertimbangkan solusi alternatif dalam bentuk Powerline Ethernet Extender.
