Como instalar uma nova placa-mãe

Se não fosse pela placa-mãe, não haveria computador, pois nada mais funcionaria. A placa-mãe é a “mãe” de todos os seus componentes. É a espinha dorsal do computador e essencialmente o módulo mais crítico. Ele determina quais outros recursos podem ser instalados. Seja montando um PC ou atualizando um, saber instalar corretamente uma placa-mãe é essencial.

Continue lendo enquanto orientamos você sobre o que considerar ao escolher a placa-mãe certa e como instalá-la.

Como escolher uma placa-mãe

De muitas maneiras, escolher a placa-mãe certa é parte integrante do processo de instalação. Cada aspecto do seu PC será conectado à placa-mãe que você escolher. Além de atender aos seus requisitos, determina quais atualizações você poderá fazer no futuro.

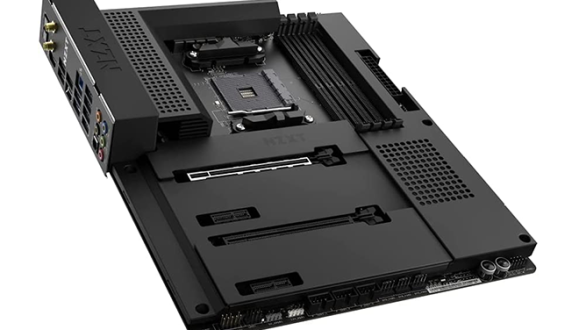

A placa-mãe

Uma placa-mãe é a principal placa de circuito impresso e um produto complicado. Ele conversa e facilita a comunicação entre muitos dos componentes cruciais do sistema – incluindo a CPU e a memória. Também fornece as conexões para periféricos. A maioria dos computadores hoje, incluindo smartphone, notebook e tablet, terá uma placa-mãe instalada para organizar tudo. Mas o único tipo de placa-mãe que você geralmente precisa comprar é aquela para um computador desktop.

Ao olhar para uma placa-mãe, você verá muitos circuitos, capacitores, slots, conectores, transistores, dissipadores de calor, etc. Eles trabalham juntos para direcionar sinais e energia por todo o computador, e os detalhes mais sutis podem se tornar bastante técnicos uma vez você começa a se aprofundar nisso. No entanto, alguns elementos serão essenciais para decidir sobre a placa-mãe certa para você.

Coisas a considerar incluem a escolha de um preparado para o futuro. Se você decidiu que não atualizará seu PC após esta instalação, você pode escolher um que atenda aos seus requisitos agora. Por outro lado, uma placa-mãe preparada para o futuro pode acomodar expansão.

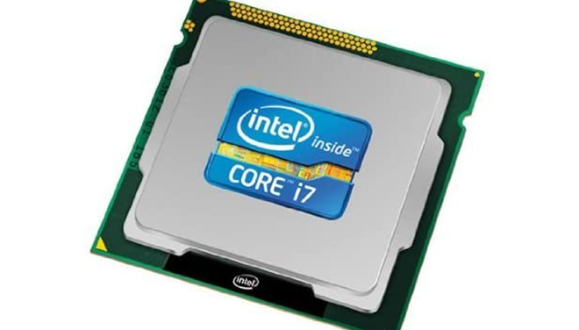

Unidade central de processamento

A CPU é provavelmente a primeira e mais importante decisão que você precisará tomar. Qual chip você deseja que seja o cérebro por trás do seu computador? Sua escolha entre dois fabricantes é Intel e AMD. Ambos oferecem chips que são bons para tarefas básicas, como navegação na web e jogos de baixo custo, e também possuem chips para criar um computador superpoderoso. No entanto, como ambas as empresas atualizam constantemente os seus chips, as capacidades de cada uma tornam-se obsoletas muito rapidamente.

AMD x Intel

Os chips AMD são melhores se o seu software e tarefas puderem aproveitar mais núcleos e threads. Por outro lado, as ofertas de chips Intel não são escassas, especialmente as de última geração. Mas chip a chip, a AMD oferece mais núcleos do que a Intel por relativamente o mesmo preço.

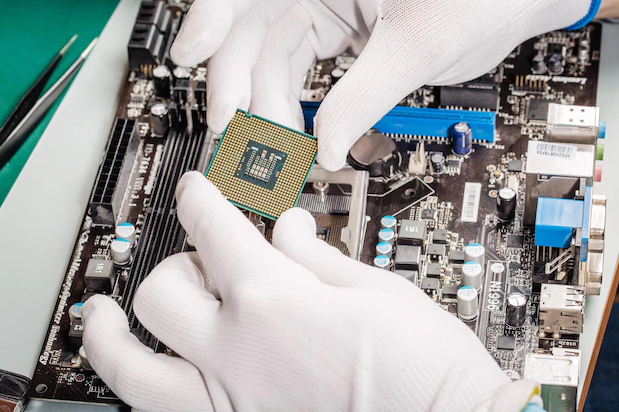

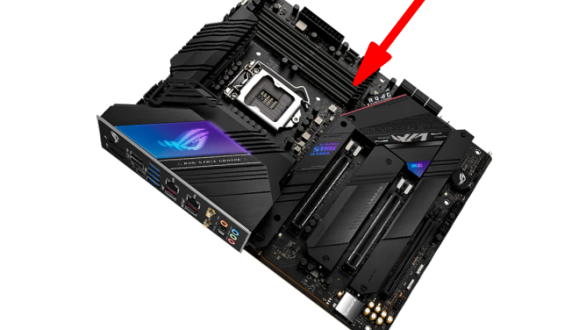

Soquete do processador

O tipo de soquete do processador em sua placa-mãe determinará a CPU que você poderá obter. Portanto, provavelmente é melhor decidir sobre a CPU antes da placa-mãe. Os três soquetes de processamento disponíveis hoje são LGA, PGA e BGA. A Intel usa LGA e a AMD usa PGA. Como os soquetes BGA estão permanentemente conectados à placa-mãe e não podem ser atualizados ou reparados, eles são a opção menos popular.

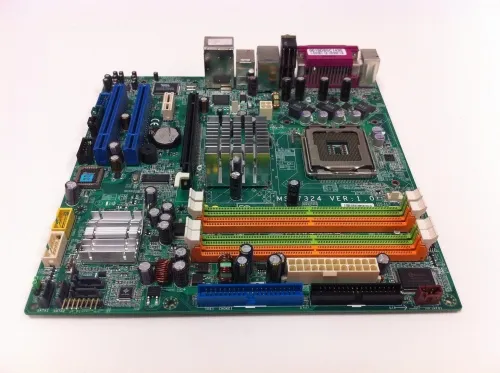

Qual tamanho da placa-mãe?

O formato são as especificações de como a placa-mãe é construída, seu tamanho, caixa, formato, orifícios de montagem, fonte de alimentação e layout geral. A maioria das placas modernas pode ser obtida em três tamanhos:

• ATX é o mais popular e tem mais espaço para plugues e slots.
• Micro-ATX é outro popular, apesar de ser 2,4 polegadas mais curto que o ATX, portanto não há tanto espaço para slots de expansão.
• Mini-ITX é para computadores minúsculos. Oferece espaço para uma placa complementar, além de alguns conectores para armazenamento e RAM.

Quantos slots de RAM?

As placas convencionais modernas, além do Mini-ITX com apenas dois, geralmente possuem quatro slots de RAM. A placa HEDT de última geração é outra exceção, pois normalmente tem oito. O número de slots que sua placa possui controlará a quantidade de RAM que você pode instalar. Uma placa que possa acomodar pelo menos 16 GB será suficiente para tarefas e jogos convencionais, e 32 GB é mais que suficiente. Você pode ter até 64 GB de RAM com dois slots. Com uma placa de quatro slots, você pode instalar inicialmente dois módulos de RAM e ter dois sobressalentes para atualizações futuras.

Quais portas você precisa?

Você precisará observar o espaço de E/S na placa-mãe para garantir que ela tenha as opções de conexão externa desejadas. Além disso, procure os conectores USB na placa-mãe. Os conectores USB permitirão que você adicione portas adicionais usando a conexão do painel frontal ou os suportes econômicos do slot de expansão na parte traseira. Aqui estão as portas mais comuns:

• USB 3/3.1 Gen1: Quanto mais dessas portas você tiver, melhor, pois elas são compatíveis com a maioria dos dispositivos.
• USB 3.1/3.2 Gen2: Poucos dispositivos são compatíveis com este padrão, apesar de oferecerem o dobro da largura de banda do Gen1. Essas portas são normalmente encontradas em placas-mãe de médio e alto padrão.
• USB 2: Embora mais lento que 3/3.1, será satisfatório para mouses, teclados e muitos outros periféricos.
• USB Type-C: Esta porta pode ser compatível com 3.1 Gen1 ou 3.1 Gen2 e é destinada a dispositivos mais recentes, como telefones.
• Portas de áudio: Essas portas são essenciais para conectar fones de ouvido ou alto-falantes analógicos.
• Saída de vídeo HDMI/DisplayPort: Esta porta só é necessária se você estiver planejando uma configuração gráfica integrada.
• Portas PS/2: oferecem compatibilidade com mouses e teclados antigos.
• Thunderbolt: É ​​raro ver esta porta embutida em uma placa-mãe. Ele suporta conexões rápidas de até 40 Gbps.

Quantas portas SATA?

Você pode querer pensar no número de portas SATA necessárias para conectar unidades ópticas e de armazenamento, como um SSD ou HDD. Você deve garantir que sua nova placa-mãe tenha SATA 6, também conhecido como padrão SATA 3.0 gigabyte.

Algum recurso adicional?

Como você pode ver, as placas-mãe possuem muitos recursos e, principalmente nas de última geração, pode ser impossível cobrir tudo. No entanto, aqui estão alguns recursos para ficar de olho:

• Chaves liga/desliga: Chaves integradas podem ser úteis, especialmente se o seu PC for alojado em um gabinete aberto para testes de componentes/benchmark. Embora os interruptores liga/desliga não sejam necessários para o usuário médio.
• Placa Wi-Fi: Se você não tiver uma conexão Ethernet por perto, você vai querer uma dessas placas. Para uma construção preparada para o futuro, considere uma placa com Wi-Fi 6.
• Leituras de diagnóstico por LED: Muitas placas de médio a alto padrão incluem um display de dois ou três dígitos para alertá-lo quando algo está errado, usando um código alfanumérico em vez de bipes. Esses sinais de diagnóstico podem ser úteis ao instalar sua placa-mãe. Você será notificado se esquecer de conectar algo, se um componente não estiver encaixado corretamente ou se algo estiver com defeito, por exemplo.
• Portas Ethernet duplas: Se você quiser usar seu PC como servidor, uma única porta Gigabit Ethernet terá largura de banda suficiente para o tráfego da Internet. Além disso, a placa pode combinar as duas conexões. Se o seu PC for usado para tarefas pesadas de rede com fio, considere placas com Ethernet de 2,5 Gb ou 10 Gb.

Recursos adicionais que você talvez não precise

Agora, alguns recursos com os quais você talvez não precise se preocupar:

• Mais de seis portas SATA: A flexibilidade de seis portas SATA é excelente. No entanto, você deve considerar quantas unidades terá instaladas de uma vez.
• Mais de uma porta Ethernet: Embora ocorram falhas nas portas, esse não é um motivo bom o suficiente para precisar de uma placa-mãe com duas portas Ethernet. Existem muitas soluções econômicas, como dongles USB Wi-Fi, que você pode escolher se estiver tendo problemas com a porta nativa.
• Blindagem de slot PCIe e DRAM: Na maioria das vezes, é provável que seu PC não seja movimentado com muita frequência. Contanto que sua placa de slot esteja afixada e aparafusada corretamente no espaço do slot de expansão, a blindagem do slot não será necessária.
• Portas de vídeo on-board: Você provavelmente usará uma placa de vídeo discreta com suas portas. Se não houver nenhuma GPU integrada no chip do processador, a porta adicional apenas ocupará um precioso espaço de E/S.

Com a maior parte das coisas tecnológicas fora do caminho, é hora de arregaçar as mangas e instalar esse bad boy.

Como instalar uma nova placa-mãe

Aqui estão algumas etapas de instalação rápida que se aplicam se você escolher uma placa eATX gigantesca, uma ATX padrão ou uma pequena placa ITX.

Se prepare

Antes de começar, você deve garantir que possui as ferramentas necessárias e proteger suficientemente a si mesmo e aos componentes sensíveis do computador. Se um choque elétrico for transferido para um circuito, poderá causar danos irreparáveis. Para evitar isso, aterre-se usando uma pulseira antiestática e aterre seu espaço de trabalho trabalhando em uma superfície dura, sólida e não condutora.

Ferramentas de instalação

Em termos de ferramentas, você precisará de uma chave de fenda Phillips longa com ponta levemente magnetizada para prender os parafusos. Alguns alicates de bico fino ajudarão a pescar parafusos que podem acabar nos cantos e recantos do gabinete do PC. Uma boa iluminação também será útil e você deve manter o manual por perto para responder a quaisquer perguntas específicas.

Instale os impasses

Antes da instalação, para proteger sua placa-mãe do chassi condutor do gabinete, você precisará encaixar os espaçadores. Estes são os parafusos macho com cabeça fêmea para serem aparafusados ​​​​diretamente na placa-mãe. Você teria recebido alguns com a placa-mãe ou o gabinete. Muitos gabinetes são pré-instalados com espaçadores, mas não necessariamente para o tamanho ou formato exato da placa-mãe que você está instalando.

Verifique o manual da placa-mãe e do gabinete para determinar quais parafusos precisam ser usados ​​e onde. Assim que o alinhamento estiver correto, você poderá rosquear os parafusos com os dedos.

Instale a blindagem de entrada/saída

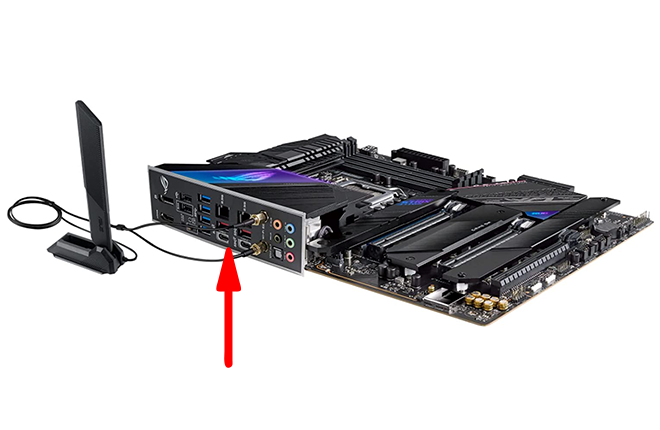

Instalar a blindagem de entrada/saída é a etapa final antes de instalar a placa-mãe. A blindagem de E/S é o painel prateado ou preto necessário para proteger as portas traseiras da sua placa. Ele precisa ser pressionado na abertura traseira do seu gabinete. A lacuna deve ser perceptível, mas verifique o alinhamento antes de pressioná-la.

Instalação da placa-mãe

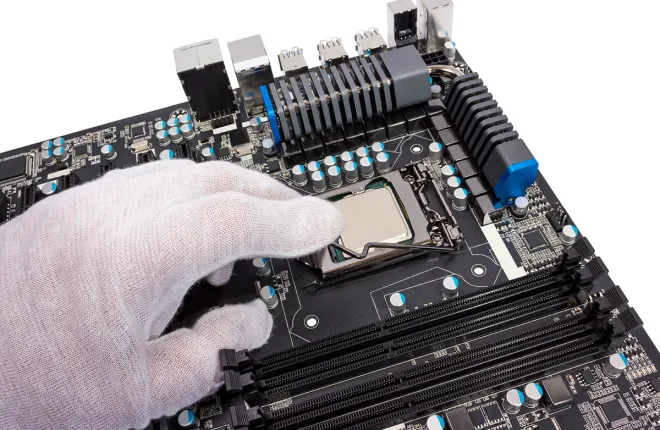

Supondo que sua CPU já esteja instalada na placa-mãe, veja como instalá-la.

Instale sua placa-mãe abaixando-a suavemente no gabinete em um ângulo inclinado para cima em direção à frente do gabinete. Dependendo do chassi, esta pode ser uma técnica útil de usar. Procure alinhar os orifícios dos parafusos na placa com os espaçadores. Certifique-se de que ele esteja montado corretamente na blindagem de E/S traseira e que as portas sejam mantidas desobstruídas.

Montando a placa-mãe

Segure a placa-mãe com cuidado no lugar enquanto aparafusa os primeiros parafusos que vieram com ela. Depois que o primeiro ou os dois estiverem inseridos, será mais fácil aparafusar o restante. Se sentir que precisa aplicar força, desparafuse e comece de novo. Além disso, é melhor apertar os parafusos frouxamente antes de apertá-los.

Conecte o conector da placa-mãe e os conectores de alimentação da CPU

Sua placa-mãe receberá energia dos cabos de alimentação e você precisará ter cuidado ao conectar o conector correto. A maioria das placas modernas incluirá um conector longo de 24 pinos, enquanto as mais antigas incluirão um conector de 20 pinos. O conector correspondente na placa-mãe ficará próximo às portas IDE. Incluirá um clipe para segurar o conector com segurança no lugar. Você só precisa pressionar o conector para prendê-lo com cuidado.

A maioria das placas-mãe modernas terá um segundo conector de alimentação, de quatro ou oito pinos. Normalmente, o segundo conector de alimentação estará localizado próximo à porta do processador. Deslize o conector no plugue e use uma leve pressão para prendê-lo. Você deverá ouvir um “clique” assim que o conector estiver preso no lugar.

Instalação da placa-mãe bem-sucedida

A placa-mãe não é a parte mais interessante de um computador, mas é a mais importante. É a espinha dorsal do computador e atua como um hub para unir todos os componentes. A parte mais difícil do processo de instalação é decidir qual placa-mãe instalar. Depois de decidir qual deles atende aos seus requisitos, instalá-lo deve ser relativamente simples.

É o componente mais importante e colocá-lo dentro do gabinete pode ser um pouco complicado no início. A instalação provavelmente será bem-sucedida se você for cuidadoso e não tiver pressa.
