Объяснение: разъемы материнской платы

Создать компьютер непросто для всех, но если вы планируете сделать это в ближайшее время или просто энтузиаст ПК, увлеченный PCMR, то этот блог для вас. В этой рубрике мы будем обсуждать нервную систему любого компьютера, материнскую плату , поскольку материнская плата является наиболее важным компонентом любого компьютера, поскольку к ней подключено все, от процессора до графического процессора.

Но материнская плата — это очень большой компонент, который нужно понять. Итак, давайте начнем с понимания всех разъемов материнской платы, от основных 24-контактных разъемов и разъемов EPS до различных типов разъемов RGB.

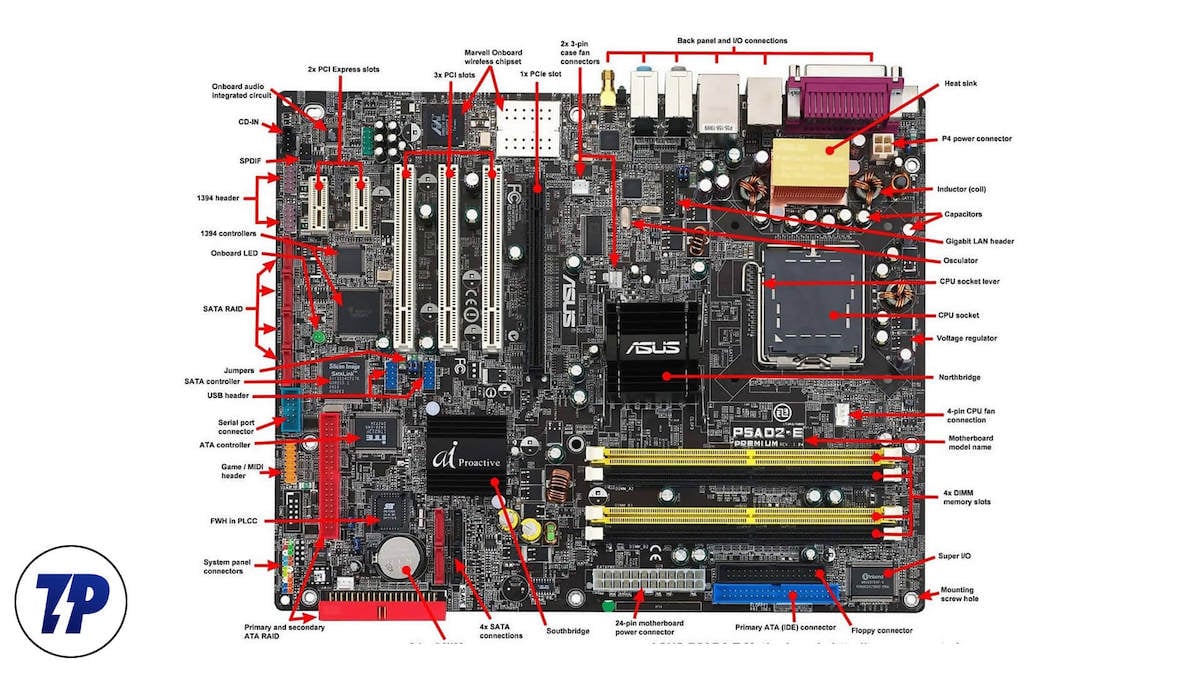

Чтобы понять все разъемы материнской платы, мы начнем с самых важных разъемов на вашей материнской плате, а затем перейдем к основным разъемам. Если вам интересно, как работают все разъемы на материнской плате вашего ПК, это идеальный протокол для выяснения.

24-контактный разъем питания ATX

24-контактный разъем питания ATX, вероятно, является одним из самых важных разъемов на материнской плате. Чтобы разобраться в 24-контактном разъеме питания, необходимо знать, как питаются все компоненты вашего компьютера. Простой и короткий ответ заключается в том, что питание подается через ваш блок питания с напряжением 12 В, которое затем преобразуется для отдельных компонентов, таких как твердотельные накопители, жесткие диски и ОЗУ.

24-контактный разъем питания ATX подключается непосредственно к блоку питания и подключается к материнской плате особым образом: он разделен на две линии по 12 контактов в каждой, причем каждый контакт используется для питания, а некоторые — для заземления (от 8 до 12 контактов в каждой). будьте точны).

24-контактный разъем питания ATX используется для разделения питания между различными компонентами материнской платы. Если вы используете не современный компьютер, а компьютер 90-х — начала 2000-х годов, то эти компьютеры имеют 20-контактный разъем питания вместо 24-контактного разъема питания. Это может показаться абсурдным сейчас, когда все материнские платы оснащены 24-контактными разъемами, а все блоки питания имеют 24-контактные разъемы. Но более важный вопрос заключается в том, почему им пришлось перейти с 20-контактных разъемов питания на 24-контактные разъемы питания.

Ответ довольно прост: компоненты вашего ПК становятся все более энергоемкими и, следовательно, на них требуется подавать все большее напряжение. В противном случае в вашем ПК возникнут узкие места, а некоторые компоненты даже перестанут работать. Это все, что вам нужно знать о 24-контактном разъеме питания ATX. Теперь перейдем к следующим 8-контактным разъемам или разъемам материнской платы EPS.

8-контактный разъем EPS

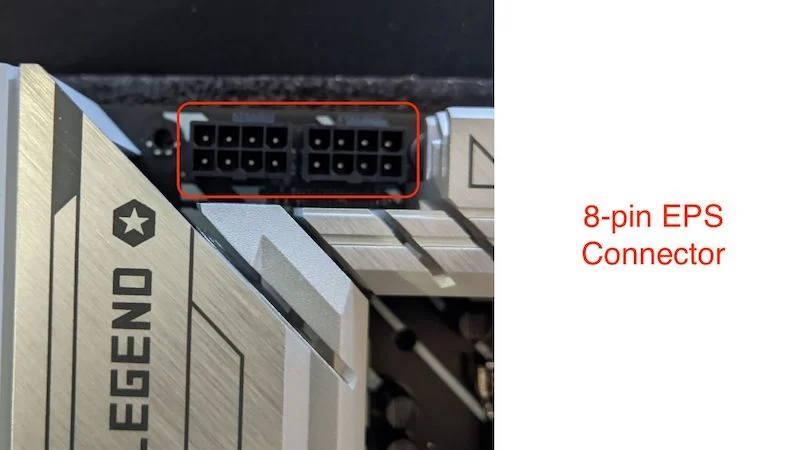

8-контактный разъем EPS означает (источник питания начального уровня) и является важным разъемом для вашего процессора во всех разъемах материнской платы. Он расположен в левом верхнем углу всех материнских плат, если смотреть на него непрофессионалом. Мы поймем, что он очень похож на разъем PCIe, но оба являются одинаковыми аналогами друг друга. Если это 8-контактный разъем EPS, он подает питание на процессор, но разве 24-контактный разъем питания не подает питание на все компоненты?

8-контактный разъем питания EPS специально разработан для питания процессора, поскольку современные процессоры требуют большого количества энергии. Хотя 20-контактный разъем питания рассчитан только на напряжение 12 В, требования к питанию современных процессоров превышают возможности 24-контактного разъема. Раньше процессоры работали только с 4-контактными разъемами EPS, но современным процессорам может потребоваться до (4+4)-контактов x2 для подачи соответствующего количества энергии.

Разъемы SATA

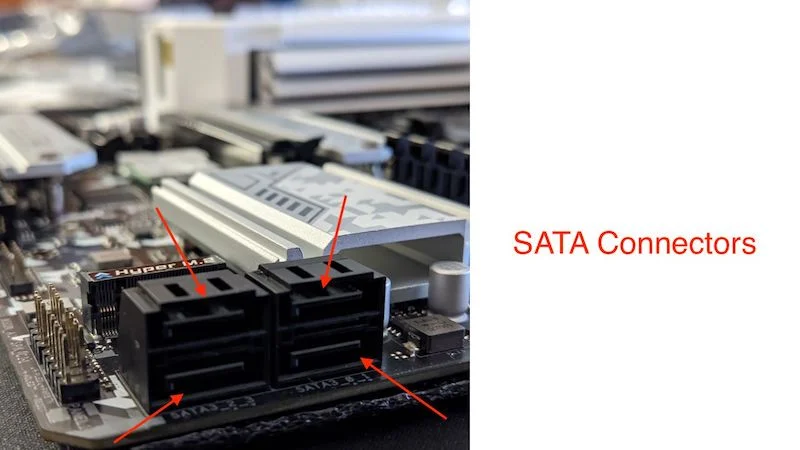

Разъемы SATA или порты SATA выглядят как Г-образные разъемы на вилке и обычно располагаются с правой стороны под 24-контактным разъемом питания (обычно). Он используется для подключения жестких дисков и твердотельных накопителей SATA к вашему ПК, но это не самый быстрый порт с точки зрения скорости, поэтому его популярность снижается, поскольку большинство людей переходят на твердотельные накопители на базе NVME для более высокой скорости передачи данных. Если вы хотите проверить скорость вашего устройства хранения данных, прочтите нашу статью о лучших приложениях для проверки скорости диска .

Современные материнские платы обычно позволяют подключать до 4 устройств SATA, и все разъемы материнской платы SATA маркируются как SATA1, SATA2, SATA3 и SATA4. Чтобы подключить жесткий диск или твердотельный накопитель к порту SATA, вам понадобится кабель передачи данных SATA, который подключается к устройству хранения данных на одном конце и к материнской плате на другом.

Важно отметить, что порты SATA на вашей материнской плате используются только для передачи данных, а ваш блок питания должен питать SSD или жесткий диск, который вы используете с этими портами. Только после этого вы сможете использовать свои устройства хранения данных. Теперь, когда вы знаете о твердотельных накопителях, давайте обсудим, как подключить USB к нашей материнской плате.

USB-разъемы

USB-порты на материнской плате и USB-порты на материнской плате могут звучать одинаково и в некотором смысле предлагать одинаковые функции, но оба выглядят по-разному и даже могут использоваться по-разному. Поясним, в чем между ними разница. Хотя порты USB на задней панели материнской платы можно использовать напрямую для подключения и воспроизведения, на материнской плате есть два других типа разъемов USB, а именно разъемы USB 2.0 и разъемы USB 3.0.

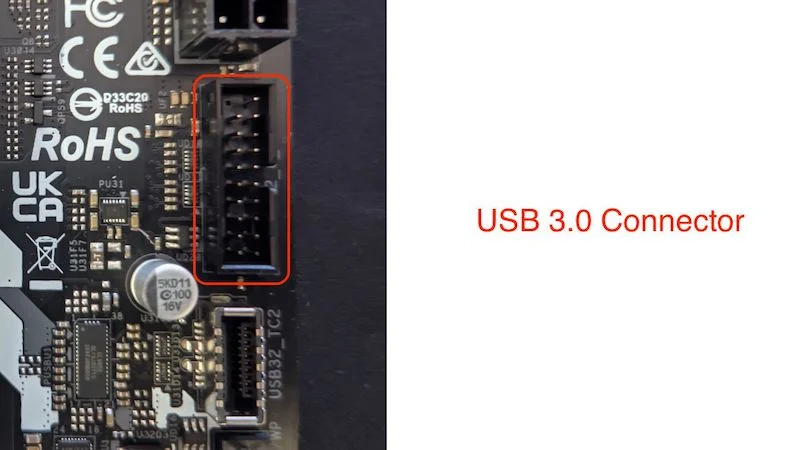

• Разъем USB 3.0

  Разъем USB 3.0 используется для подключения портов USB на передней панели корпуса ПК. Он обеспечивает скорость до 5 ГБ/с и в большинстве случаев расположен в правом нижнем углу материнской платы, прямо над разъемами SATA. Разъем имеет в общей сложности 19 контактов, 10 верхних и 9 нижних, и может быть подключен одним способом.

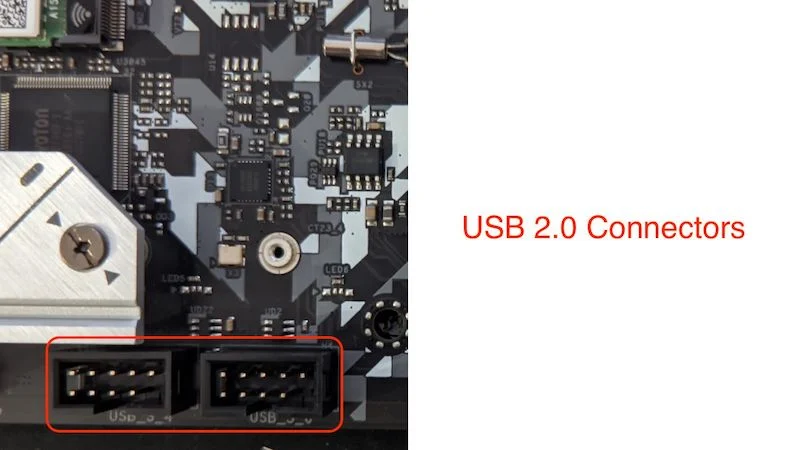

• Разъемы USB 2.0

  На вашей материнской плате может быть несколько разъемов USB 2.0, в отличие от USB 3.0, который имеет только один разъем, но может питать несколько портов USB 3.0. Разъемы USB 2.0 состоят из 9 контактов и расположены в нижней половине материнской платы. Хотя разъемы материнской платы USB 2.0 и USB 3 используются для вывода USB-устройств, они несовместимы друг с другом и не могут быть подключены, поскольку в них используются разные кабели.



Разъемы для вентиляторов/Разъемы для вентиляторов

Каждая материнская плата имеет 3 или как минимум 2 типа разъемов/разъемов, которые управляют вентиляторами вашего ПК. У каждого в корпусе ПК должны быть вентиляторы, поскольку они важны для обеспечения циркуляции воздуха и поддержания температуры системы. Обычно существует три типа разъемов для системных вентиляторов, и все из них мы рассмотрим:

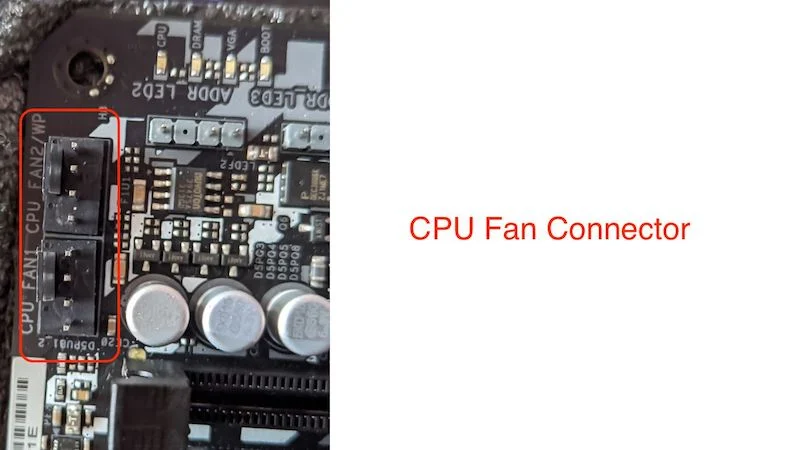

• Разъем вентилятора процессора

  Разъем вентилятора ЦП используется непосредственно для подключения вентилятора ЦП к материнской плате и даже для управления его скоростью. Обычно он расположен в верхней части разъема процессора. Это второй по важности разъем материнской платы для вашего процессора. Он контролирует и регулирует скорость вентилятора процессора в зависимости от температуры процессора, чтобы обеспечить оптимальную производительность вашего процессора. Обычно это 4-контактный разъем ЦП, поскольку 3-контактный разъем не помогает регулировать скорость вращения вентилятора и работает при фиксированной скорости вращения вентилятора 12 Вольт.

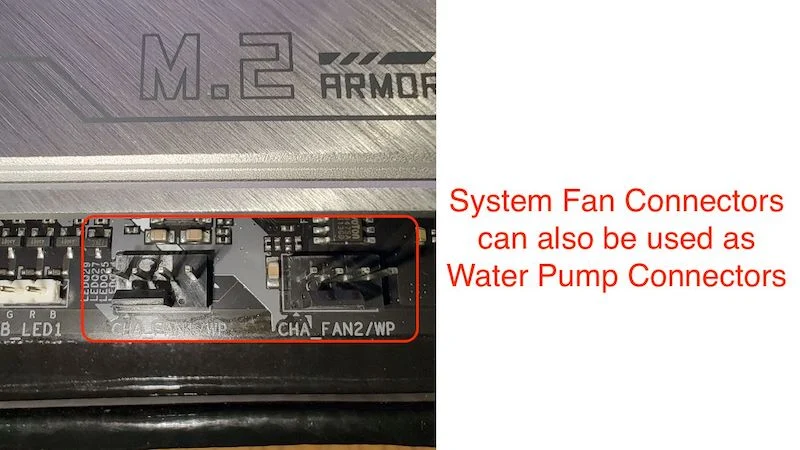

• Разъем системного вентилятора

  Среди всех разъемов материнской платы разъемы системного вентилятора являются наиболее недооцененными разъемами. В то время как большинство бюджетных материнских плат оснащены 1 или 2 разъемами для системных вентиляторов, большинство материнских плат среднего и флагманского класса могут быть оснащены до 4 разъемами для системных вентиляторов. Разъем системного вентилятора обычно имеет 4 контакта вместо 3, чтобы материнская плата могла легко управлять системными вентиляторами и не работала постоянно на полной скорости. Обычно они расположены рядом с разъемами передней панели в нижней части платы, а иногда могут располагаться рядом с разъемом вентилятора процессора.

• Разъем водяного насоса

  Между разъемом системного вентилятора и разъемом водяного насоса нет большой разницы. В большинстве случаев единственная разница заключается в силе тока, поскольку для правильной работы насоса ЦП требуется гораздо больше энергии, чем обычному системному вентилятору, а разные разъемы материнской платы нельзя использовать и соединять вместе. Разъем водяного насоса также можно использовать в качестве разъема системного вентилятора. Разъем водяного насоса обычно расположен рядом с разъемом вентилятора процессора.





  Это также 4-контактный разъем, но когда мы используем кулер AIO для процессора, разъем водяного насоса обычно подключается только к 3 контактам, поскольку насос AIO должен постоянно работать на полной скорости.

Разъемы RGB/ARGB

Разъем RGB/ARGB не дает никаких преимуществ в производительности или функциональности, а на большинстве недорогих материнских плат его наличие не обязательно. Эти разъемы материнской платы обычно расположены рядом с разъемами передней панели в нижней части материнской платы. Это может быть 3-контактный разъем или 4-контактный разъем. Давайте посмотрим, чем они отличаются.

• RGB-разъемы

  RGB означает красный, зеленый и синий. Разъемы RGB — это 4-контактные разъемы, подающие питание на все периферийные устройства RGB в вашей системе; эти разъемы материнской платы работают вручную, и всеми устройствами, подключенными через эти разъемы, можно управлять через внешний концентратор или контроллер RGB на корпусе вашего ПК.

  Все устройства RGB работают через аналоговые сигналы и не могут управляться с помощью утилиты материнской платы.

• ARGB-разъемы

  ARGB означает адресный RGB. Эти разъемы материнской платы можно легко отличить по тому, что в разъемах RGB используется 4-контактный разъем, а в разъемах ARGB на материнской плате — 3-контактный разъем. Эти разъемы материнской платы называются разъемами ARGB, поскольку они адресуемые и могут подавать питание на отдельные компоненты освещения, поэтому их можно легко подключать и контролировать с помощью специального программного обеспечения материнской платы.

Хотя большинство недорогих материнских плат сегодня поставляются только с одним разъемом ARGB и несколькими разъемами RGB, важно отметить, что более ранние материнские платы не поставлялись с этими разъемами, поскольку в начале 2000-х годов RGB не существовало.

Также важно знать, что для разъемов RGB и ARGB требуется разное напряжение: разъем RGB работает от 12 В, а разъем ARGB — от 5 В.

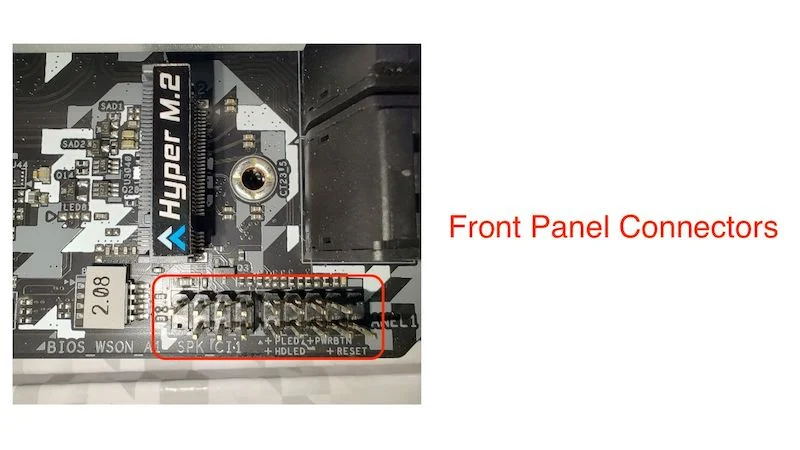

Разъемы передней панели

Эти разъемы материнской платы, вероятно, являются самым сложным набором разъемов материнской платы. Эти разъемы материнской платы используются для различных целей: от выключателя питания до переключателя сброса светодиода жесткого диска и многого другого. Они расположены в нижней правой части материнской платы и состоят из нескольких небольших контактов, без которых включить систему невозможно.

Разъемы передней панели обычно состоят из нескольких небольших разъемов, которые необходимо подключать по отдельности, но в некоторых корпусах среднего и высокого класса они также представлены в виде единого разъемного блока, подающего питание на все компоненты передней панели.

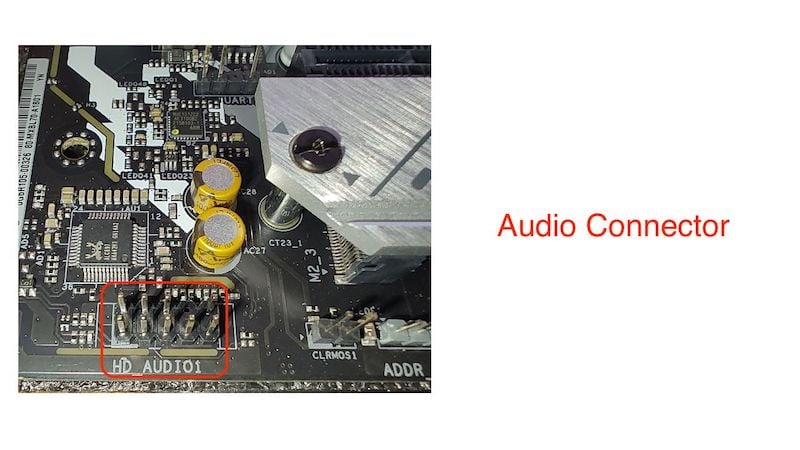

Аудио разъем

Аудиоразъемы также являются важной частью разъема на передней панели материнской платы. Они расположены в левом нижнем углу материнской платы и используются для питания разъемов для наушников и микрофона, расположенных спереди материнской платы на передней панели. Они используются потому, что подключают аудиоразъемы передней панели к стандартной звуковой карте материнской платы.

Звуковой кабель передней панели, вероятно, является самым длинным кабелем на передней панели, поскольку он проходит от верхней части корпуса ПК до нижней части материнской платы и может быть подключен к материнской плате только одним определенным способом.

Другие разъемы материнской платы

Существуют и другие разъемы материнской платы, такие как разъем батареи CMOS, разъем Molex, разъем Com-Serial, разъем USB 3.1 и разъем TPM, но во многих случаях эти разъемы присутствуют не на каждой материнской плате.

• Разъем Molex : раньше разъем Molex входил в состав материнских плат, поскольку он был необходим для питания приводов компакт-дисков и гибких дисков, но в настоящее время никто больше не использует приводы компакт-дисков и дискеты, поэтому производители материнских плат больше не используют этот разъем на своих материнских платах.

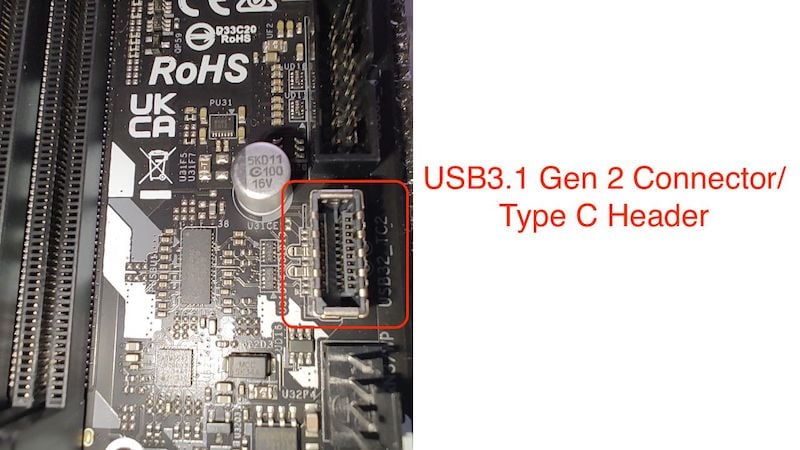

• Разъем USB3.1 Gen 2 : USB3.1 недавно начал появляться на материнских платах среднего и флагманского класса, а иногда он также присутствует в бюджетных платах. USB 3.1 — это разъем, который обеспечивает питание порта USB-C на передней панели. Хотя в настоящее время он популярен, поскольку многие кассовые аппараты начинают поставляться с USB-C, пару лет назад его просто не было на материнских платах. Он быстрее портов USB 3.0 на передней панели и расположен прямо под разъемом USB 3.0 на материнской плате.

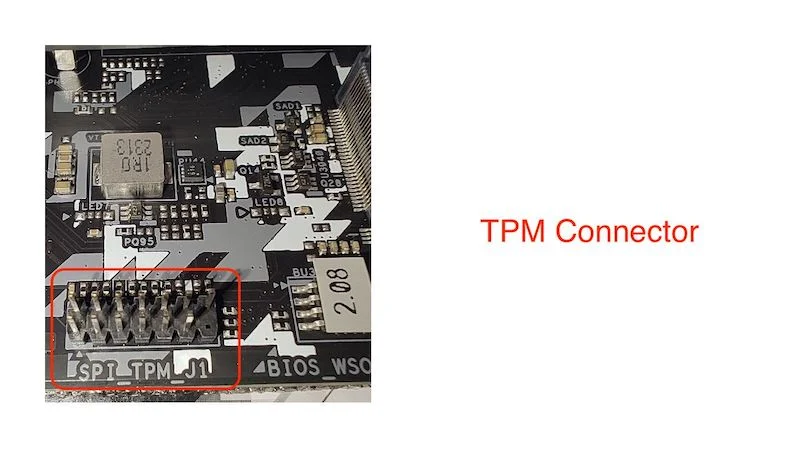

• Разъем TPM : TPM также известен как доверенный платформенный модуль, и когда Microsoft выпустила Windows 11, стало обязательным, чтобы каждый ПК/ноутбук имел модуль TPM. Только тогда Windows 11 сможет работать, но большинство материнских плат не имеют собственного разъема TPM и используют небольшой чип, который служит TPM для шифрования и других вещей, для которых необходим TPM.



Если вы хотите узнать больше о TPM и о том, почему Windows 11 нужен только этот соединитель, вот ссылка на службу поддержки Microsoft, чтобы понять, что такое TPM .

Это все важные разъемы, которые вам необходимо знать при сборке ПК. На материнской плате есть еще много разъемов, но это самые важные, о которых вам следует знать.

Часто задаваемые вопросы о разъемах материнской платы

1. Какова функция разъемов материнской платы?

Разъемы материнской платы используются в качестве строительного блока вашего компьютера. Они подключают все, от ПК до блока питания и других разъемов вашего корпуса. Разъемы материнской платы используются для подачи питания на процессор и графический процессор, а также для подачи питания на материнскую плату. Они также служат физическим интерфейсом между устройствами ввода и вывода и материнской платой.

2. Почему мы используем 24-контактный разъем питания ATX?

24-контактный разъем питания ATX используется для подачи питания на все устройства, подключенные к материнской плате. Он подключает материнскую плату напрямую к источнику питания и распределяет питание между всеми компонентами материнской платы. Раньше питание ЦП также осуществлялось через 24-контактный разъем ATX, но теперь ЦП получает питание через 8-контактный разъем EPS.

3. Почему не каждая материнская плата поставляется с разъемом USB Type C?

Хотя материнские платы нового поколения оснащены разъемом USB-C, большинство материнских плат старого поколения и бюджетных материнских плат не имеют разъема Type-C. Этому есть простая причина: раньше производители чехлов не делали чехлы с портами USB на передней панели, поскольку USB-C был функцией премиум-класса, поскольку он быстрее, чем разъем USB 3.0. Порт USB-C на материнской плате недавно стал популярным и теперь его можно найти в большинстве случаев, а также на недорогих материнских платах.

4. Почему не все разъемы материнской платы подключаются к блоку питания?

Все разъемы материнской платы не подключены к источнику питания, поскольку они не используются для питания материнской платы, ЦП или графического процессора. Существуют специальные разъемы, которые подают питание на процессор и материнскую плату, а другие разъемы используются для других целей, например, для подключения аудио- и USB-периферии, RGB-устройств и т. д.

5. Нужно ли подключать к материнской плате оба 8-контактных разъема?

Ответ зависит от процессора. 8-контактные разъемы EPS используются для питания ЦП, при этом каждый 8-контактный разъем обеспечивает мощность до 235 Вт, что достаточно для большинства ЦП. Однако если вы используете разблокированный процессор или Core i7, Ryzen 7, Core i9 или Ryzen 9, лучше использовать оба разъема. В противном случае вы также можете использовать один 8-контактный разъем.

6. Что означают EPS, SMPS, ATX и SFX?

EPS: источник питания начального уровня. Это разъем питания, который обеспечивает питание процессора.

SMPS: Импульсный источник питания — это другое название PSU (блок питания).

ATX: Advanced Technology Extended — это конфигурация блока питания для материнских плат.

SFX: малый форм-фактор. Это стандарт, используемый в блоках питания. Эти блоки питания широко используются в корпусах, основанных на стандартах Micro ATX и Mini ITX.
