จอแสดงผล OnePlus Nord AMOLED สีเขียว [อธิบาย]

OnePlus Nord พร้อมกับเป็นหนึ่งในสมาร์ทโฟนที่ได้รับความนิยมมากที่สุดจนถึงปัจจุบันก็ได้รับส่วนแบ่งจากการมีกรอบพลาสติกกล้องทั่วไปและตัวที่ถูกเป่าออกจากสัดส่วนมากที่สุดปัญหาโทนสีเขียว” ” บนแผงแสดงผล โปรดทราบว่าการแสดงผลบน OnePlus Nord เป็นแผงที่ดีมากโดยเฉพาะอย่างยิ่งเมื่อพิจารณาจากราคา เป็นจอแสดงผล AMOLED 1080P ที่มีอัตราการรีเฟรช 90Hz, กล้องเจาะรูคู่ และการรับรอง HDR 10

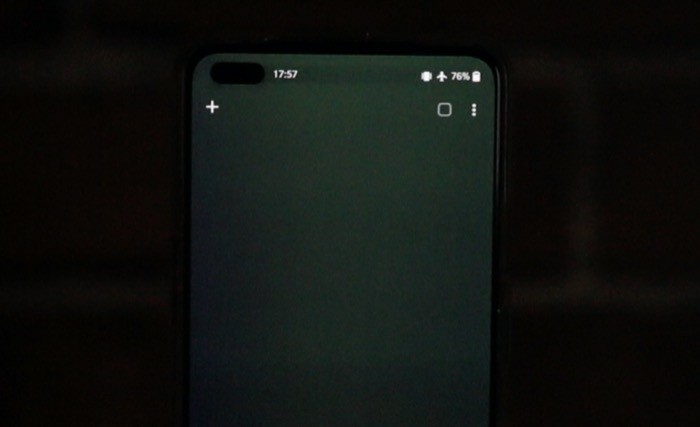

แม้ว่าสเปคของจอแสดงผลจะดี แต่สิ่งที่ทำให้หลายคนกังวลคือในสภาพแวดล้อมที่มืด เมื่อตั้งค่าความสว่างของโทรศัพท์ไว้ต่ำกว่าเครื่องหมาย 10-15% และมีพื้นหลังสีเทาบน หน้าจอ บางพื้นที่ของจอแสดงผลจะปรากฏเป็นสีเขียวแทนที่จะแสดงสีจริงที่เป็นสีเทา สิ่งนี้จะเกิดขึ้นที่ระดับความสว่างต่ำเท่านั้น ดังนั้นหากความสว่างเพิ่มขึ้นหรือพื้นหลังมีเฉดสีต่างกัน เอฟเฟกต์การย้อมสีนี้จะหายไปและสีจะดูเป็นปกติ

ในสถานการณ์ที่ใช้งานได้จริง เงื่อนไขข้างต้นในการทำซ้ำโทนสีเขียวบนจอแสดงผลนั้นเกิดขึ้นน้อยมากและไม่ชัดเจนนักเว้นแต่จะมีคนไปค้นหาจริงๆ ประมาณสองสัปดาห์ของการใช้ OnePlus Nord เราไม่พบการย้อมสีบนหน้าจอแม้ในขณะที่ใช้โทรศัพท์ในห้องที่ปิดไฟทั้งหมด เมื่อเราเห็นรายงานบนโซเชียลมีเดียเท่านั้นที่เราพยายามทำซ้ำและสามารถตรวจพบได้เมื่อตรวจสอบอย่างใกล้ชิด

แม้ว่าสิ่งนี้จะไม่ใช่ปัญหาสำหรับผู้ใช้ส่วนใหญ่ แต่ข้อโต้แย้งที่ถูกต้องก็คือทุกคนต้องการสมาร์ทโฟนที่สมบูรณ์แบบเมื่อต้องจ่ายเงินเป็นจำนวนมากสำหรับมัน ไม่มีใครต้องการโทรศัพท์ที่มีจอแสดงผลชำรุดหรือมีปัญหา แต่คำถามที่นี่คือ มันยังเป็นปัญหาอยู่หรือเปล่า? เราพยายามเจาะลึกลงไปในกระบวนการผลิตของจอแสดงผล OLED และลึกลงไปถึง LED แต่ละดวง และเราคิดว่าจะบันทึกการค้นพบของเราเพื่ออธิบายปรากฏการณ์การย้อมสี

เป็นมูลค่าการกล่าวขวัญว่าแนวคิดบางอย่างที่เราจะกล่าวถึงในที่นี้จำเป็นต้องมีความเข้าใจพื้นฐานเกี่ยวกับเซมิคอนดักเตอร์และวิธีการทำงาน เราจะพยายามแยกย่อยเป็นพื้นฐานเพื่อความเข้าใจที่ดีขึ้น

การทำงานของเซมิคอนดักเตอร์

ให้เราเริ่มต้นด้วยการทำความเข้าใจเซมิคอนดักเตอร์และคุณสมบัติพื้นฐานของสารกึ่งตัวนำก่อน เซมิคอนดักเตอร์ตามชื่อคือวัสดุที่ไม่สามารถนำไฟฟ้าได้เต็มที่หรือเป็นฉนวนที่สมบูรณ์ วัสดุกึ่งตัวนำ เช่น ซิลิกอนและเจอร์เมเนียมมีลักษณะเหมือนฉนวนภายใต้สภาวะปกติ แต่เมื่ออยู่ภายใต้พลังงานความร้อน ซึ่งโดยพื้นฐานแล้วหมายถึงเมื่ออุณหภูมิของวัสดุเพิ่มขึ้น พวกเขาเริ่มแสดงคุณสมบัติการนำไฟฟ้า

สาเหตุของลักษณะการนำไฟฟ้าของวัสดุเหล่านี้ที่อุณหภูมิสูงเป็นเพราะอนุภาคที่มีประจุซึ่งเรียกว่าอิเล็กตรอนและรู อิเล็กตรอนมีประจุลบในขณะที่รูเป็นโมฆะที่มีประจุบวก ทีนี้ ถ้าคุณยังจำวิชาเคมีสมัยมัธยมได้ ทุกธาตุในตารางธาตุจะมีเลขอะตอม สำหรับอะตอมที่ไม่มีประจุ เลขอะตอมยังหมายถึงจำนวนอิเล็กตรอนที่อะตอมมีอยู่ด้วย ตัวอย่างเช่น ซิลิกอนมีเลขอะตอม 14 ซึ่งหมายความว่าในอะตอมซิลิคอนหนึ่งอะตอมมีอิเล็กตรอน 14 ตัว

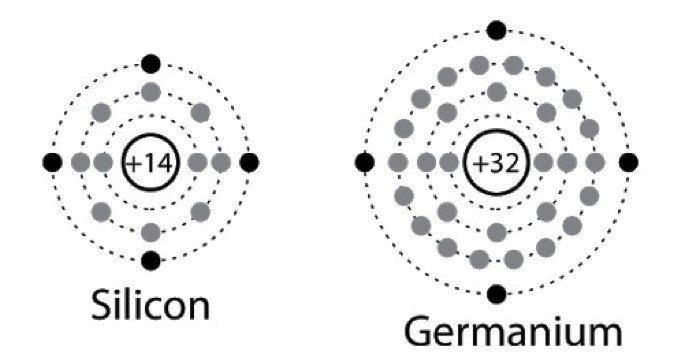

อิเล็กตรอนเหล่านี้อยู่ในวงโคจรเป็นวงกลมรอบศูนย์กลาง (นิวเคลียส) ของอะตอม มีวงโคจรหลายวงรอบนิวเคลียสเนื่องจากทุกวง (วง) สามารถมีอิเล็กตรอนได้ในจำนวนที่แน่นอนเท่านั้น วงดนตรีแรกสามารถมีได้สองวง วงดนตรีต่อไปนี้สามารถรองรับได้แปดวง ในตัวอย่างที่เราพิจารณา โดยที่ซิลิคอนมีอิเล็กตรอน 14 ตัว สองอิเล็กตรอนอยู่ในแถบแรก ตามด้วยแปดตัวถัดไปซึ่งอยู่ในแถบที่สอง และอีกสี่ตัวที่เหลือครอบครองแถบสุดท้าย เราสนใจเฉพาะแถบเวเลนซ์สุดท้ายที่เรียกว่าแถบเวเลนซ์ และอิเล็กตรอนที่อยู่ในแถบเวเลนซ์เรียกว่าเวเลนซ์อิเล็กตรอน

เมื่อความร้อนถูกนำไปใช้กับเซมิคอนดักเตอร์ อิเล็กตรอนในแถบวาเลนซ์จะ 'ตื่นเต้น' ซึ่งหมายความว่าพวกมันสามารถเคลื่อนที่ได้อย่างอิสระและไม่ถูกผูกมัดด้วยแรงของนิวเคลียสอีกต่อไป เนื่องจากพลังงานความร้อนและความจริงที่ว่าตอนนี้พวกมันมีอิสระในการเคลื่อนที่ อิเล็กตรอนในแถบเวเลนซ์จึงกระโดดไปยังบางสิ่งที่เรียกว่าแถบการนำไฟฟ้า การเคลื่อนที่ของอิเล็กตรอนจากแถบวาเลนซ์ไปยังแถบการนำไฟฟ้านี้เป็นสาเหตุที่ทำให้เซมิคอนดักเตอร์เป็นสื่อกระแสไฟฟ้า

เซมิคอนดักเตอร์บริสุทธิ์หรือที่เรียกกันทั่วไปว่าเซมิคอนดักเตอร์ภายในนั้นไม่นำไฟฟ้าด้วยตัวเองและไม่สามารถใช้เพื่อจุดประสงค์ทางอิเล็กทรอนิกส์ได้ ดังนั้นพวกเขาจึงผ่านกระบวนการที่เรียกว่ายาสลบซึ่งจะเปลี่ยนเป็นสารกึ่งตัวนำภายนอก ยาสลบหมายถึงการเติมสิ่งเจือปนลงในเซมิคอนดักเตอร์เพื่อให้เป็นสื่อกระแสไฟฟ้ามากขึ้น วิธีที่จะทำให้วัสดุนำไฟฟ้าได้มากขึ้นคือการเพิ่มอนุภาคที่มีประจุมากขึ้น เช่น การเพิ่มอิเล็กตรอนหรือรูอิสระมากขึ้น

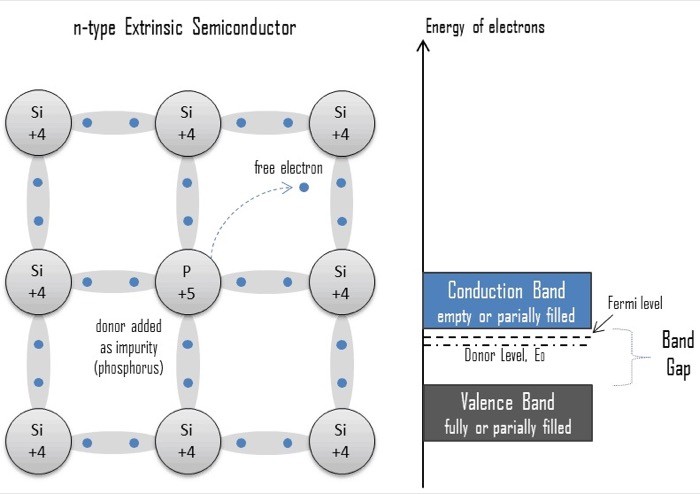

สิ่งนี้ทำให้เกิดเซมิคอนดักเตอร์สองประเภท - เซมิคอนดักเตอร์ชนิด n ที่มีอิเล็กตรอนส่วนเกินและเซมิคอนดักเตอร์ชนิด p ที่มีรูมากเกินไป เซมิคอนดักเตอร์ชนิด N ถูกเจือด้วยองค์ประกอบต่างๆ เช่น ฟอสฟอรัส สารหนู พลวง ฯลฯ เซมิคอนดักเตอร์ชนิด P นั้นเจือด้วยองค์ประกอบต่างๆ เช่น โบรอน อะลูมิเนียม แกลเลียม เป็นต้น ข้อกำหนดเบื้องต้นเหล่านี้ควรเพียงพอที่จะเข้าใจแนวคิดเพิ่มเติมที่เราจะพูดถึง .

ไดโอด

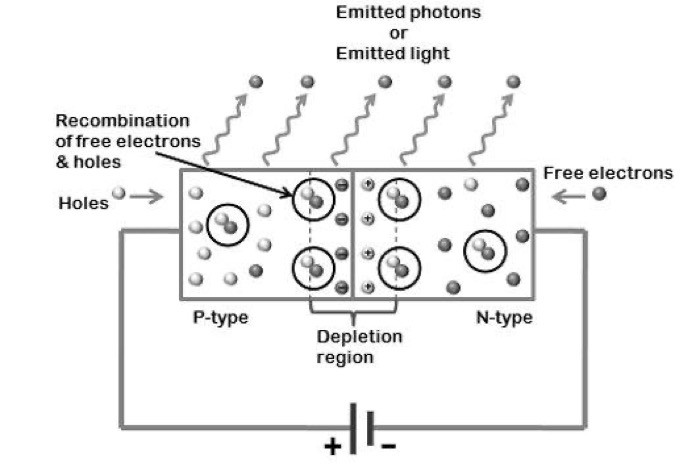

ไดโอดเป็นอุปกรณ์เซมิคอนดักเตอร์ที่ใช้ในการจำกัดการไหลของกระแสในทิศทางใดทิศทางหนึ่งโดยเฉพาะในขณะที่ปล่อยให้กระแสไหลไปในทิศทางตรงกันข้าม เหตุผลที่เราพยายามทำความเข้าใจการทำงานของไดโอดก็คือว่าโดยพื้นฐานแล้ว LED นั้นเป็นไดโอดเปล่งแสง ไดโอดประกอบด้วยสารกึ่งตัวนำชนิด p ผสมกับสารกึ่งตัวนำชนิด n สิ่งนี้ทำให้เกิดพื้นที่พร่องซึ่งกระบวนการที่เรียกว่าการรวมตัวใหม่เกิดขึ้นเมื่อแรงดันไฟฟ้าถูกจ่ายผ่านปลายไดโอด กล่าวง่ายๆ ว่าอิเล็กตรอนรวมกับรูเพื่อปลดปล่อยพลังงาน พลังงานที่ปล่อยออกมาเนื่องจากการรวมตัวกันใหม่นี้อยู่ในรูปของแสง (โฟตอน) ในหลอด LED

โดยปกติไฟ LED จะไม่ทำจากซิลิคอน แต่พวกเขาใช้แกลเลียมไนไตรด์ซึ่งเป็นเซมิคอนดักเตอร์แทน OLED ใช้สารประกอบอินทรีย์ในการผลิตแสง แต่หลักการทำงานพื้นฐานเหมือนกัน

การสร้างสีใน LED

หากคุณสงสัยว่าเหตุใดเราจึงอธิบายรายละเอียดมากมายเกี่ยวกับการทำงานของเซมิคอนดักเตอร์ คุณจะต้องใช้ข้อมูลดังกล่าวเพื่อทำความเข้าใจว่า LED ผลิตสีต่างๆ ได้อย่างไร ตอนนี้ มีสองวิธีในการดำเนินการนี้ จอภาพประกอบด้วยพิกเซลที่สร้างแสงและด้วยเหตุนี้ หลายพิกเซลจึงมีส่วนช่วยในการสร้างภาพที่สมบูรณ์ พิกเซลยังมีพิกเซลย่อยที่สร้างสีที่ต่างกัน พิกเซลย่อยเหล่านี้สามารถจัดระเบียบในรูปแบบต่างๆ ได้ โดยส่วนใหญ่จะเป็น RGGB ไฟ LED สีแดง ไฟ LED สีเขียวสองดวง และไฟ LED สีน้ำเงินหนึ่งดวง ขั้นแรก ให้เราดูว่า LED แต่ละตัวเหล่านี้สร้างสีอย่างไรในพิกเซล

มีสองตัวแปรที่ต้องพิจารณาที่นี่ - สารเจือปนถูกใช้เพื่อเติมสารกึ่งตัวนำและแถบคาดของเซมิคอนดักเตอร์ซึ่งเป็นระยะห่างระหว่างแถบวาเลนซ์และแถบการนำไฟฟ้า ปัจจัยทั้งสองนี้กำหนดสีของ LED ตัวอย่างเช่น หากช่องว่างแถบมีขนาดเล็ก ไฟ LED ที่เป็นผลลัพธ์อาจสว่างเป็นสีแดง หากแถบคาดมีขนาดใหญ่ ไฟ LED ที่เป็นผลลัพธ์อาจสว่างเป็นสีเขียว โดยพื้นฐานแล้ว bandgaps ต่างกันจะปล่อยพลังงานต่างกัน

แรงดันไฟแปรผัน – วิธีแรก

เพื่อให้ไฟ LED เหล่านี้เปล่งแสงสีต่างๆ ได้ จะต้องได้รับแรงดันไฟฟ้าบางส่วน แรงดันไฟฟ้านี้มาจากแบตเตอรี่ในโทรศัพท์ซึ่งจะถูกควบคุมผ่านวงจรเฉพาะ สิ่งสำคัญคือต้องทราบด้วยว่าความเข้มของ LED ทุกดวงเป็นสัดส่วนโดยตรงกับแรงดันไฟฟ้าที่จ่ายไป หากแรงดันไฟฟ้าที่ให้มาสูง LED จะปล่อยความเข้มของแสงที่สูงขึ้น และนั่นคือวิธีการทำงานของแถบเลื่อนความสว่างบนโทรศัพท์ของคุณ

กลับมาที่โทนสีเขียวบน OnePlus Nord เป็นไปได้ว่าเมื่อแถบเลื่อนความสว่างไปถึงค่าต่ำสุด แรงดันไฟฟ้าที่จ่ายให้กับพิกเซลย่อยสีเขียว (LED) บางส่วนจะไม่ลดลงตามสัดส่วนในบางพื้นที่ซึ่ง อาจทำให้แสงสีเขียวเข้มขึ้นในพื้นที่เฉพาะเหล่านั้นของจอแสดงผล อย่างไรก็ตาม มันไม่ได้หยุดเพียงแค่นี้

การมาส์กสี/การสร้างมาสก์เงา – วิธีที่สอง

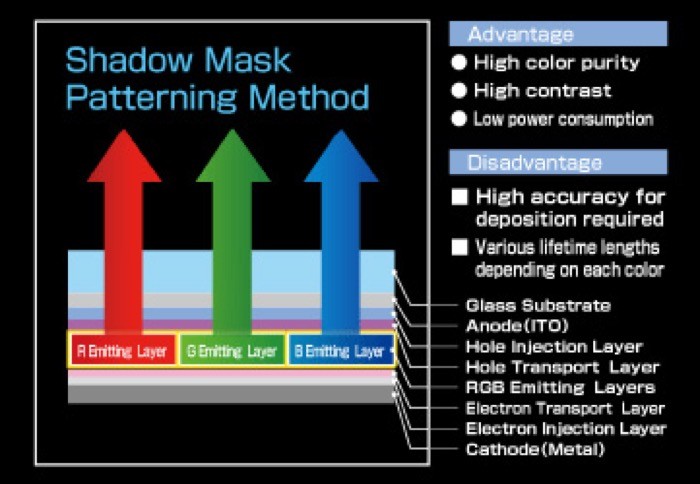

มีอีกวิธีหนึ่งในการอนุญาตให้ OLED แสดงสี โดยใช้กระบวนการที่เรียกว่าการสร้างรูปแบบมาสก์เงา วิธีนี้เกี่ยวข้องกับการวางเลเยอร์การเปล่งแสง RGB บนพิกเซลสีขาวแต่ละพิกเซล แสงสีขาวที่เกิดจากพิกเซลจะถูกกรองโดยการฝาก RGB ตามสีที่ควรจะแสดงบนหน้าจอ

วิธีนี้ทำได้โดยการจัดเลเยอร์สีแดง สีเขียว และสีน้ำเงินที่เปล่งแสงในแต่ละพิกเซลของจอแสดงผล OLED เช่นเดียวกับที่เรากล่าวถึงก่อนหน้านี้เกี่ยวกับ LED ที่ถูกจัดเรียงเป็นพิกเซลย่อยภายในพิกเซลในรูปแบบ ในทำนองเดียวกันเลเยอร์การเปล่งแสงเหล่านี้ก็ถูกจัดเรียงในรูปแบบเฉพาะเช่นกัน เช่น RBG ซึ่งหมายความว่าแต่ละพิกเซลย่อยมีสีเฉพาะ

เหตุใดสีแสดงผลจึงเกิดขึ้น

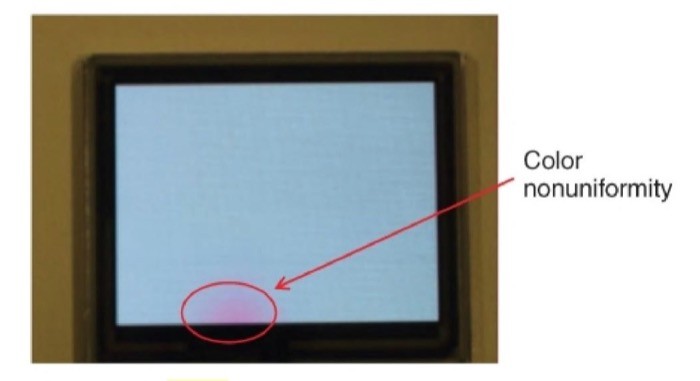

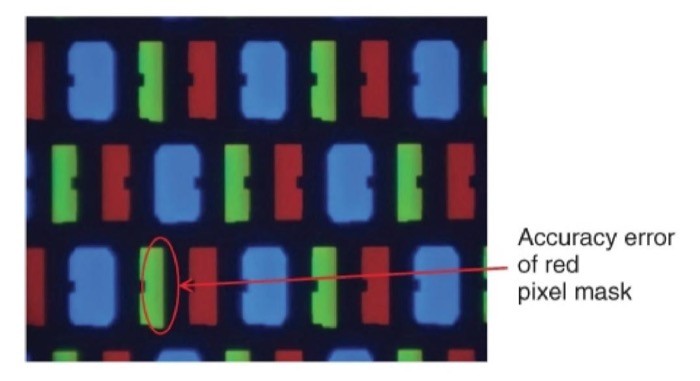

ในระหว่างกระบวนการนี้คือเมื่อเกิดข้อผิดพลาดซึ่งนำไปสู่โทนสีเขียวบนจอแสดงผลของ OnePlus Nord ชั้นสีเหล่านี้วางอยู่บน LED โดยใช้ลายฉลุที่เรียกว่าหน้ากากสี หากหน้ากากถูกรบกวนหรือวางไม่ถูกต้องในระหว่างการทับซ้อน อาจมีข้อผิดพลาดในระยะห่างของคราบสีซึ่งทำให้การแสดงผลสีไม่สม่ำเสมอบนจอแสดงผลดังที่คุณเห็นจากภาพ

นี้ไม่จำเป็นต้องเป็นเพียงสีเขียว มีหลายกรณีที่โทรศัพท์บางรุ่น เช่น ROG phone 2 จากปีที่แล้วมีโทนสีชมพูบนจอแสดงผล นอกจากนี้ยังมีบางกรณีที่สังเกตเห็นการย้อมสีแม้ในทีวี OLED

เป็นปัญหาจริงหรือ?

กลับไปที่คำถามเดิม นี่เป็นปัญหาจริงหรือ? ผู้ผลิตสมาร์ทโฟนจัดหาแผงแสดงผลจากผู้ขายหลายราย เนื่องจากผู้ขายเหล่านี้ผลิตจอแสดงผลขนาดใหญ่มาก ข้อบกพร่องที่เราพูดถึงจึงเป็นเรื่องปกติและไม่ง่ายที่จะหลีกเลี่ยง การผลิตจอแสดงผล OLED เป็นกระบวนการที่ซับซ้อนและต้องการความแม่นยำอย่างมาก

หากคุณถามว่าทำไมอุปกรณ์จาก Samsung หรือ Apple หรืออื่นๆ ถึงไม่มีสีแสดงผล อาจเป็นเพราะกระบวนการผลิตที่ใช้ในแผง OLED เหล่านั้นแตกต่างกัน (มีวิธีอื่นในการผลิตจอแสดงผล OLED เช่น การกรองสี หรือใช้ลำแสงอิเล็กตรอน) หรือ วิธีการที่ใช้นั้นแม่นยำกว่าซึ่งจะช่วยขจัดข้อผิดพลาดของมนุษย์

เนื่องจากสีจอแสดงผลเกิดขึ้นระหว่างการผลิตเอง มันจึงกลายเป็นลักษณะเฉพาะของแผงควบคุม ด้วยจอภาพหลายล้านจอที่ผลิตโดยผู้จำหน่ายเพียงรายเดียว เป็นไปไม่ได้ที่จะทิ้งแผงที่มีข้อบกพร่องเล็กๆ น้อยๆ ดังกล่าวซึ่งทำงานได้ตามปกติ ดังนั้นจอแสดงผลเหล่านี้จึงผ่านการทดสอบ QC เนื่องจากแทบจะไม่สังเกตเห็นสีอ่อนในสถานการณ์ปกติ

คุณควรซื้อ OnePlus Nord ทั้งๆ ที่หน้าจอเป็นสีอ่อนหรือไม่?

หาก OCD ของคุณจะถูกกระตุ้นเมื่อพบโทนสีเขียวเป็นครั้งคราว ในขณะที่ใช้ OnePlus Nord นี่อาจดูเหมือนเป็นปัญหาสำหรับคุณ สำหรับคนอื่น ๆ สีเขียวจะไม่ปรากฏให้เห็นในขณะที่ใช้โทรศัพท์เป็นประจำในแต่ละวันหรือในขณะที่ดูเนื้อหาบนหน้าจอ ดังนั้นจึงไม่ควรเป็นตัวแบ่งข้อตกลง หากคุณโชคดี หน่วย OnePlus Nord ของคุณอาจไม่มีแม้สีอ่อนหากจอแสดงผลผลิตขึ้นด้วยความแม่นยำ

ไม่ว่าจะด้วยวิธีใด เราหวังว่าสถานการณ์สีเขียวทั้งหมดจะชัดเจนสำหรับคุณ และคุณรู้สาเหตุที่แท้จริงว่าทำไมมันถึงเกิดขึ้น มันไม่ได้เป็นปัญหาต่อตัว มันเป็นเพียงผลิตภัณฑ์สองชิ้นของกระบวนการผลิตที่ซับซ้อน
